Quand on dépose un permis de construire ou une déclaration préalable de travaux, le plan en coupe du terrain et de la construction est la pièce qui bloque le plus de dossiers. Le problème n’est pas la complexité du dessin, mais le respect de l’échelle et la cohérence entre le profil du terrain et le volume bâti. Voici comment produire un plan en coupe fiable, sans erreur d’altimétrie ni refus en instruction.
Cotes NGF sur un plan de coupe : le repère altimétrique à utiliser
Avant de tracer quoi que ce soit, il faut choisir un système de référence pour les hauteurs. Beaucoup de particuliers utilisent des repères locaux, par exemple « le point bas de la parcelle = 0 m ». Cette méthode pose un problème direct : l’instructeur ne peut pas vérifier la conformité au PLU.
A lire également : L'importance du tableau des pentes de toitures dans la construction
Le système NGF (Nivellement Général de la France) est le référentiel attendu dans les PLU mis à jour. Il rattache chaque altitude à un réseau national de bornes géodésiques. Un géomètre peut fournir ces cotes, ou vous pouvez les extraire du plan topographique de votre terrain.
Sans cotes NGF, le dossier peut être déclaré incomplet et faire l’objet d’une demande de pièces complémentaires. Ce délai supplémentaire retarde l’instruction de plusieurs semaines.
A voir aussi : Comprendre l'importance du plan de situation du terrain
Concrètement, chaque point clé du dessin porte une cote rattachée au NGF : le terrain naturel avant travaux, le terrain après travaux, le niveau du plancher bas, le faîtage, l’égout du toit. L’instructeur compare ces cotes aux règles de hauteur maximale fixées par le PLU.
Échelle du plan de coupe : choisir et vérifier la bonne proportion
Vous avez déjà remarqué qu’un dessin peut paraître juste à l’écran mais se révéler faux une fois imprimé ? C’est le piège principal du plan en coupe dessiné à l’échelle.
Quelle échelle pour un plan de coupe
Les échelles courantes sont le 1/100 et le 1/50. Au 1/100, un centimètre sur le papier représente un mètre réel. Ce rapport convient à la majorité des maisons individuelles.
Pour un terrain en forte pente ou un bâtiment de grande emprise, le 1/200 peut s’avérer nécessaire afin que le dessin tienne sur une feuille A3 ou A4. Le choix dépend de la longueur de la coupe et de la taille du projet.
Vérification après impression
Une fois le plan imprimé, mesurez avec une règle une distance connue (par exemple, la largeur de la construction). Si vous avez dessiné au 1/100 et que la construction fait 10 m de large, vous devez mesurer exactement 10 cm sur le papier. Si ce n’est pas le cas, le logiciel ou l’imprimante a redimensionné le document.
- Désactivez l’option « adapter à la page » dans les paramètres d’impression : c’est la cause la plus fréquente de mise à l’échelle involontaire.
- Ajoutez une barre d’échelle graphique sur le plan : même si le document est imprimé au mauvais format, l’instructeur pourra mesurer les proportions.
- Imprimez sur le format papier exact prévu (A4 ou A3) et vérifiez physiquement au moins deux distances.
La barre d’échelle graphique protège votre plan de coupe contre tout redimensionnement accidentel.
Ligne de coupe sur le plan de masse : positionner la tranche correctement
Le plan en coupe ne montre pas n’importe quelle tranche du terrain. La ligne de coupe, tracée sur le plan de masse, indique exactement où le terrain et la construction sont « découpés » virtuellement.
Pourquoi ce positionnement compte autant ? Parce que l’instructeur veut voir le point le plus contraignant du projet. Sur un terrain plat, l’emplacement de la coupe change peu de choses. Sur un terrain en pente, une coupe mal placée peut masquer un dénivelé qui rend le projet non conforme.
Placez la ligne de coupe là où la différence de niveau entre le terrain naturel et la construction est la plus grande. Si le projet comporte un sous-sol enterré côté amont et un rez-de-jardin côté aval, la coupe doit traverser cette zone.
Sur le plan de masse, la ligne de coupe est représentée par un trait mixte avec des flèches aux extrémités. Ces flèches indiquent le sens de vision. Repérez-la par une lettre (AA, BB) que vous reportez sur le plan en coupe correspondant.
Plan de coupe avant et après travaux : deux états sur un même document

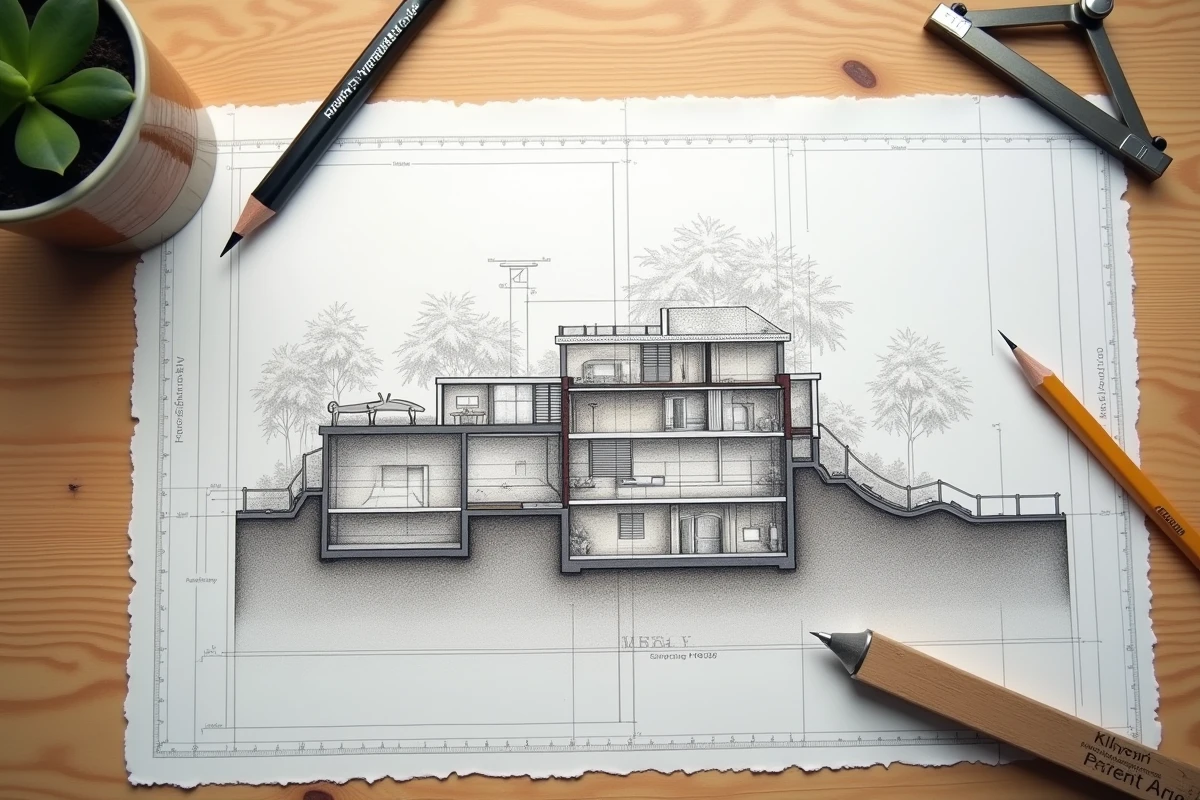

Le plan en coupe doit montrer le profil du terrain naturel (avant travaux) et le profil du terrain modifié (après travaux). Ces deux lignes superposées permettent à l’instructeur de mesurer les remblais, les déblais et l’impact du projet sur le sol existant.
Le terrain naturel se dessine en trait fin ou en pointillés. Le terrain après travaux et les volumes construits se dessinent en trait continu plus épais. Cette distinction visuelle est la base de la lisibilité du document.
Chaque plan de coupe doit comporter ces éléments :
- Le profil du terrain naturel avec ses cotes NGF aux points caractéristiques (limites de parcelle, point haut, point bas).
- Le profil du terrain après travaux, incluant les niveaux finis des accès, terrasses et espaces extérieurs.
- Les volumes de la construction avec les cotes de hauteur : plancher bas, plancher haut, égout de toit, faîtage.
- La distance entre la construction et les limites séparatives ou la voie publique.
- Le tracé de la voie publique ou du chemin d’accès, avec son profil altimétrique.
Superposer l’état avant et après travaux sur le même dessin rend immédiatement visible l’ampleur des modifications du sol. Un dossier qui présente deux plans séparés au lieu d’une superposition complique la lecture et ralentit l’instruction.
Erreurs fréquentes qui provoquent un refus du plan de coupe
Les demandes de pièces complémentaires liées au plan en coupe représentent une part notable des retards d’instruction, particulièrement sur les terrains en pente. Trois erreurs reviennent régulièrement.
La première : dessiner un terrain plat alors que la parcelle présente un dénivelé réel. Cela arrive quand on trace le plan sans relevé topographique. L’instructeur compare avec le cadastre et les courbes de niveau, et le décalage se voit immédiatement.
La deuxième : omettre les constructions voisines ou les clôtures existantes. Le plan de coupe ne se limite pas à votre parcelle. Il doit montrer le raccordement avec le domaine public et, si le PLU l’exige, le profil des terrains adjacents.
La troisième : confondre le plan de coupe et le plan de façade. Le plan de façade montre l’aspect extérieur du bâtiment vu de face. Le plan de coupe tranche le terrain et la construction pour révéler les niveaux intérieurs, les fondations et l’insertion dans le sol. Ce sont deux pièces distinctes du dossier.
Un plan de coupe du terrain et de la construction dessiné à l’échelle, rattaché au NGF et positionné sur le point le plus contraignant du projet résout la majorité des blocages en instruction. Mieux vaut passer une heure de plus sur la préparation du dessin que perdre plusieurs semaines en allers-retours avec le service urbanisme.
